电磁加热模压辊在反光材料模压生产的应用

2020-07-22 13:25:34 上海联净

背景

反光材料,也称逆反射材料,回复反射材料,广泛应用于交通标志标线、突起路标、轮廓标识、交通锥、防撞筒等各种道路交通安全设施,以及汽车号牌、衣物鞋帽、消防、铁路、水运、矿区等,可分为交通标志反光材料、道路标线反光材料、突起路标、轮廓标、衣物用反光材料等。


现有技术缺陷

现有反光材料生产中,复合或模压的方式,大多以导热油加热辊来作为加热的载体。由于导热油加热自身所存在的缺陷,辊面工作区的温度梯度及导热油无法达到的高温区间,无法满足高端产品对温度的相关要求。


解决方案

采用电磁感应加热辊替代现有技术中的导热油加热辊,以电磁感应加热辊的温度稳定及均匀性优势,弥补现有工艺生产中的不足,让钻石级等高性能反光材料国产化提供可能。

反光材料模压生产工艺

上图是高强级反光材料常见的工艺方式之一,其它的工艺方式,较为普遍,在此不一一列举。图中,1放卷,2角度辊,3电磁感应加热辊,4冷却辊,3,4外侧为模具,5对压胶辊,6导辊,7收卷。

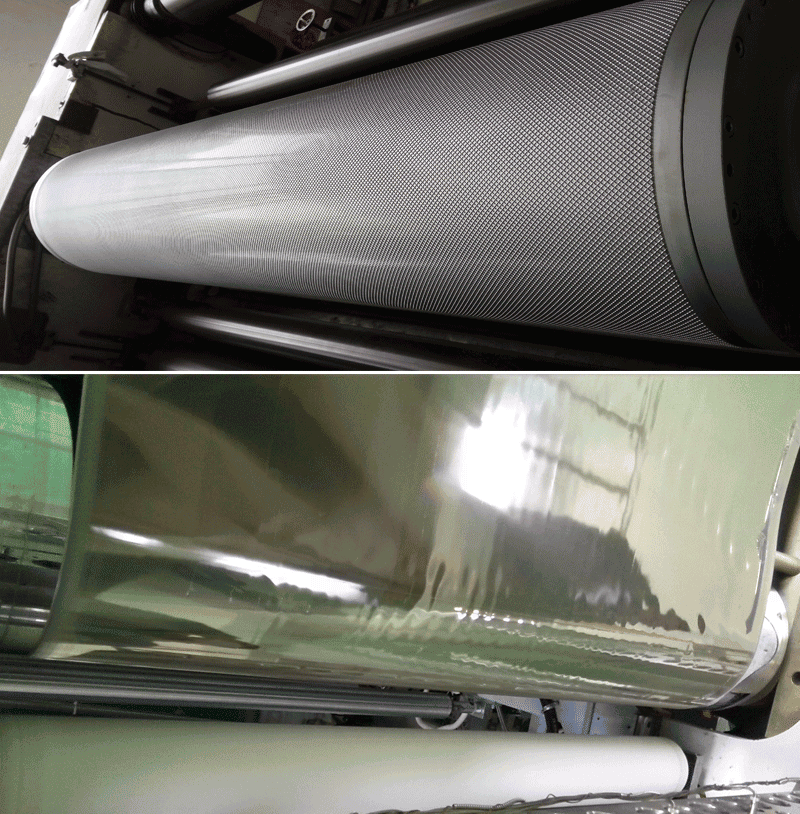

反光材料模压辊

反光材料模压辊


产品相关参数概要:了解更多

辊体规格      Φ300~800mm×1350~1800mm
辊体材质      45#钢、其它合金钢
辊面镀层
镀层厚度0.06~0.20mm
粗糙度Ra≤0.01~0.03/雕花处理
跳动      ≤0.005~0.03mm
工作区温度梯度      ±1℃(130~270℃)
加热功率容量      20~95kVA
